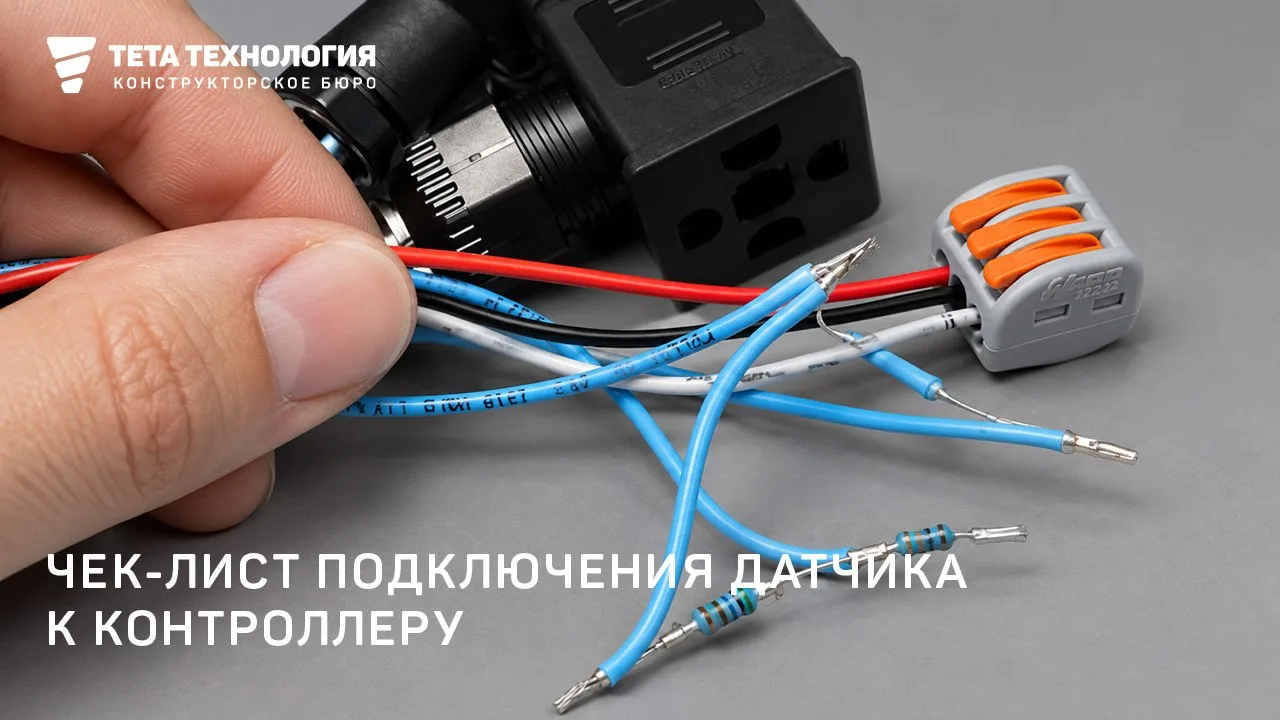

✅ Чек-лист подключения датчика к контроллеру Подходящий по характеристикам датчик может корректно не работать из-за ошибки подключения. Перед подачей питания питания проверьте шесть пунктов: ✔️1. Питание Сверьте напряжение и полярность с паспортом датчика. Пассивному датчику внешнее питание может не требоваться — его нельзя подключать по схеме активной модели. ✔️2. Общий провод Убедитесь, что общий провод датчика подключён к предусмотренной точке схемы. Отсутствие общей точки может привести к тому, что контроллер не распознает сигнал. ✔️3. Выходы Определите назначение каждого выхода: — основной сигнал; — второй фазосмещённый канал; — прямой или инверсный сигнал; — экран или служебный контакт. Количество проводов не всегда равно количеству каналов. ✔️4. Нагрузка Тип выхода датчика до…

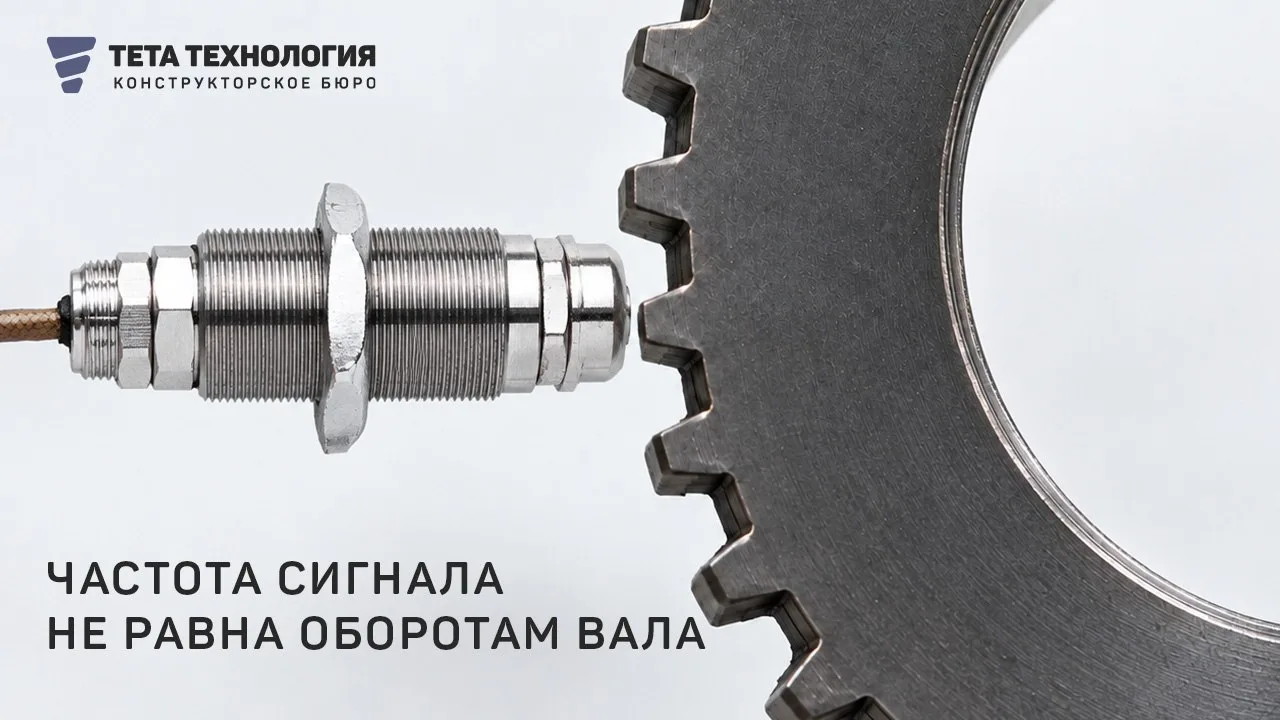

⚙️ Частота сигнала не равна оборотам вала Датчик реагирует не на полный оборот вала, а на прохождение каждого зуба перед чувствительным элементом. Поэтому за один оборот он формирует столько импульсов, сколько зубьев имеет измерительное колесо. Пример: вал вращается со скоростью 1 500 об/мин, а колесо имеет 40 зубьев. Вал совершает 25 оборотов в секунду. За каждый оборот перед датчиком проходят 40 зубьев — значит, частота сигнала составляет 1 000 Гц. Но при той же частоте сигнала и колесе с 20 зубьями скорость составит уже 3 000 об/мин. Поэтому для пересчёта частоты в обороты нужно знать: — количество зубьев; — минимальную и максимальную скорость; — коэффициент пересчёта в контроллере; — какой вал контролируется; — передаточное отношение, если используется редуктор. Если число зубьев…

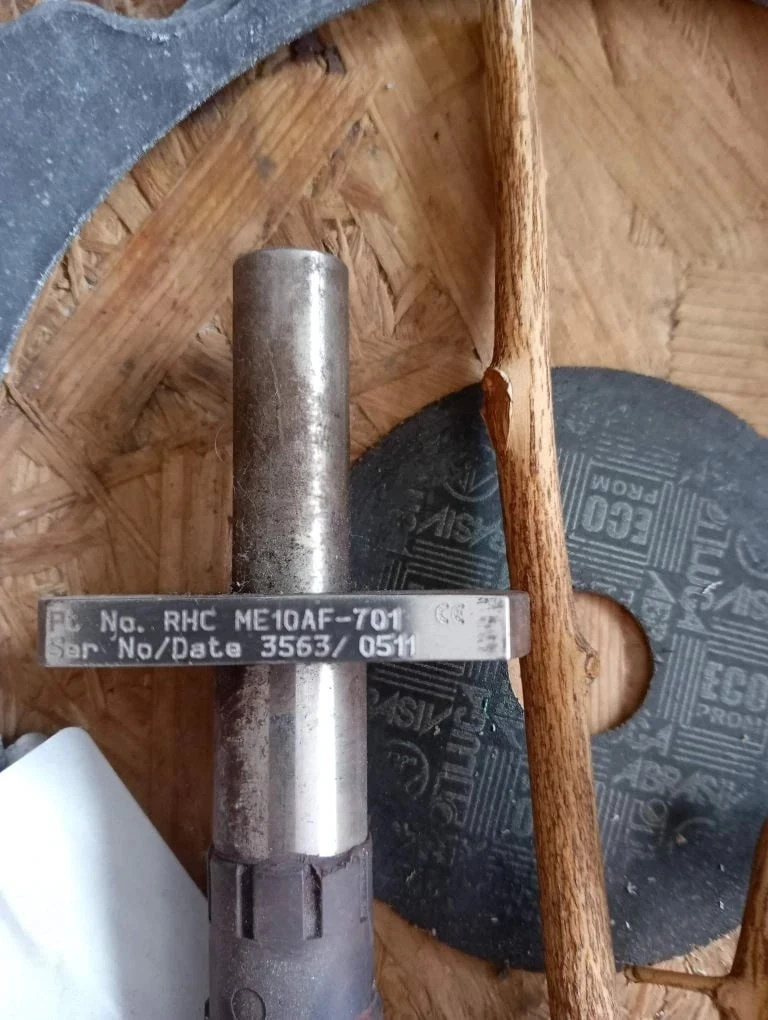

🐝 История одного технического задания Заказчик прислал фотографию датчика, который нужно повторить. Отправная точка для идентификации изделия есть — маркировка читается, обозначение и серийные данные видны. А вот палка, которая, судя по всему, лежит рядом для масштаба, вряд ли входит в перечень поверенных средств измерений предприятия. Определить по ней диаметр корпуса, длину чувствительной части и монтажные размеры инженеры не смогут. Для подбора необходимы: — фотография датчика целиком; — снимки основных размеров с линейкой или штангенциркулем; — фотографии чувствительного торца, подключения и посадочного места; — паспорт и схема подключения, если они сохранились; — информация об оборудовании и назначении датчика. Даже фотография с линейкой подходит только для предварительной оце…

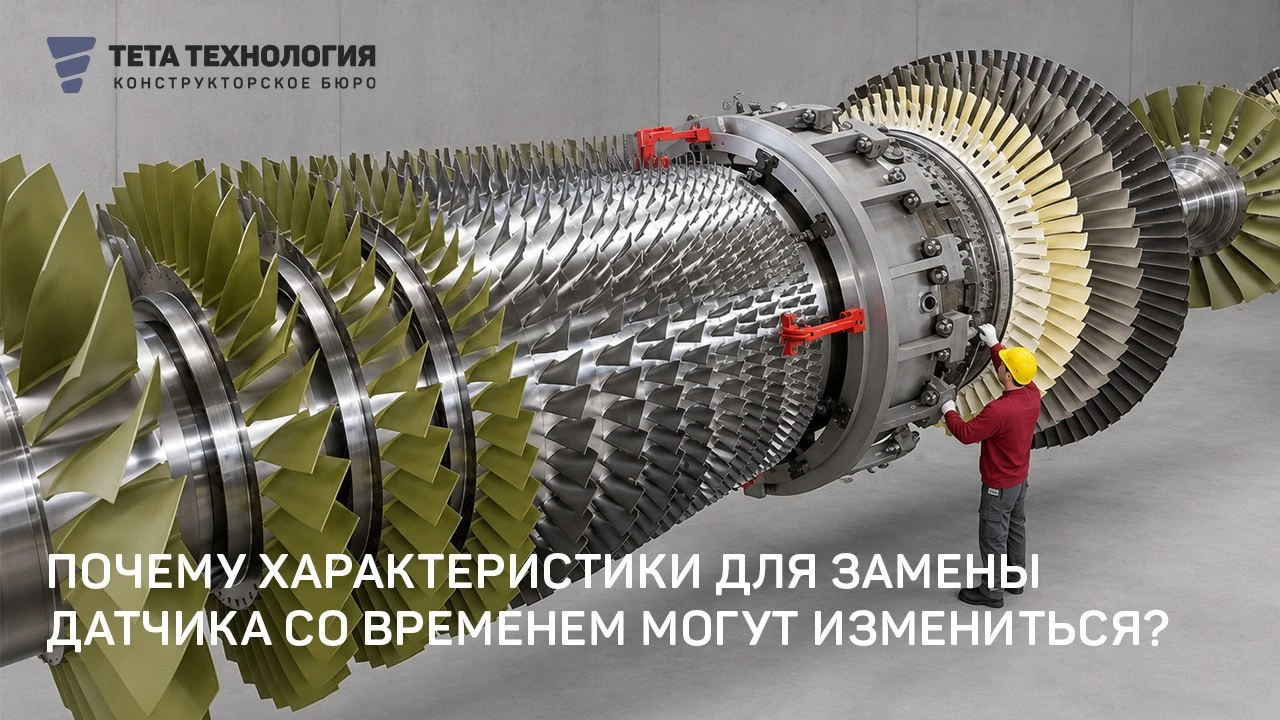

Почему характеристики для замены датчика со временем могут измениться? «Мы недавно уже меняли этот датчик. Нужен такой же». Логично. Но перед следующей заменой стоит проверить, что за прошедшее время не изменилось ничего важного. Изделие могло иметь другое исполнение: длину кабеля, разъём, тип выхода, число каналов или конструктивные особенности. На оборудовании могли заменить контроллер, изменить схему подключения или доработать монтажный узел. Наконец, доступность конкретной модели и условия её поставки тоже не остаются неизменными. Поэтому успешная замена в прошлом — это исходная информация, а не автоматическое подтверждение применимости. Перед повторным подбором необходимо проверить: — полный артикул ранее установленного датчика; — фактическую маркировку на оборудовании; — акту…

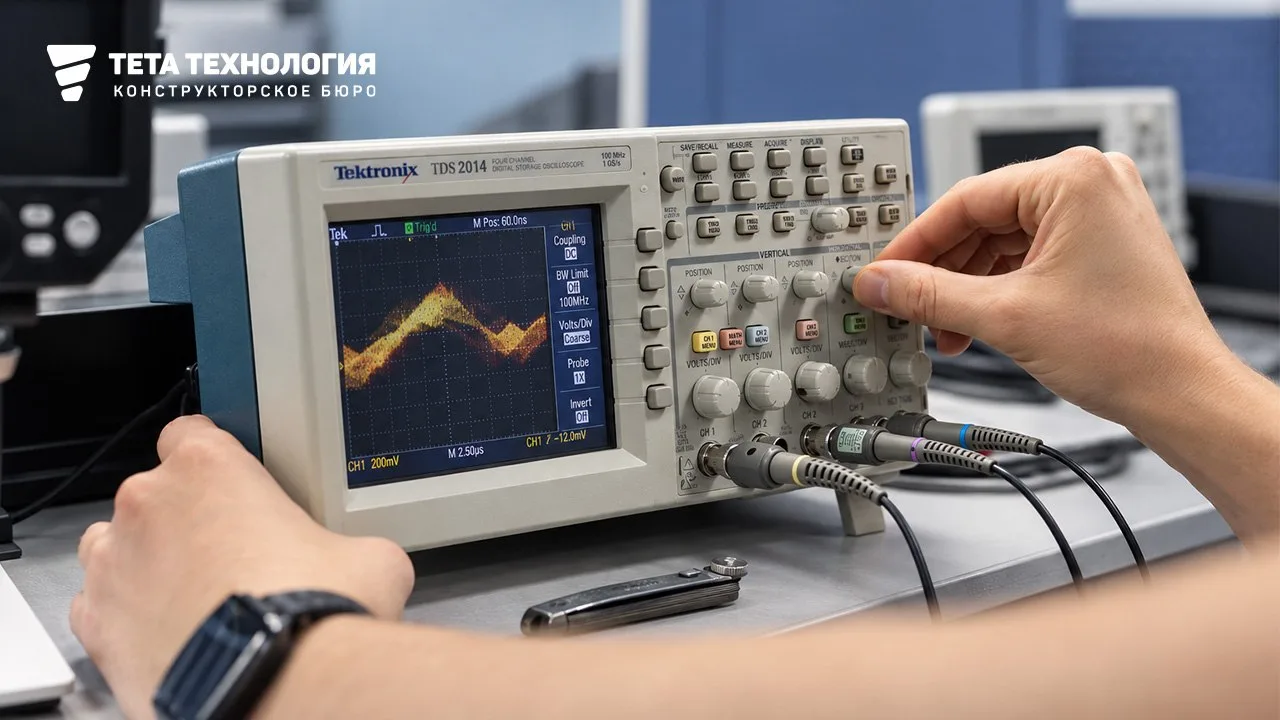

🔻Сигнал исчез или ухудшался постепенно: с чего начинать диагностику? Система перестала видеть скорость мгновенно — или показания ухудшались постепенно? Эти ситуации требуют разного подхода к диагностике. Резкая потеря сигнала Если сигнал исчез внезапно, сначала проверяют: — наличие питания активного датчика; — кабель, разъём и клеммы; — целостность цепи; — правильность подключения; — положение датчика и рабочий зазор; — состояние входа контроллера. Причиной может быть не только отказ датчика, но и повреждение кабеля, нарушение контакта или смещение монтажного узла. Постепенное ухудшение Если показания становятся нестабильными, появляются пропуски или сигнал теряется только в отдельных режимах, важно оценивать изменения во времени. Необходимо проверить: — форму и стабильность сигнала…

✅ Чек-лист подбора датчика скорости вращения по артикулу Датчики одной серии могут различаться выходным сигналом, количеством каналов, кабелем, разъёмом и монтажными размерами. Чтобы мы могли выполнить предварительное техническое сопоставление, подготовьте следующие данные: ✔️1. Производитель. Укажите название компании с маркировки датчика или из паспорта. ✔️2. Полное обозначение. Перепишите артикул без сокращений — со всеми буквами, цифрами и суффиксами. Приложите фотографию маркировки. ✔️3. Паспорт. Если документация сохранилась, направьте нам: — паспорт или спецификацию; — установочный чертёж; — схему подключения; — спецификацию оборудования. ✔️4. Питание. Укажите напряжение и тип питания. Также важно понимать, требуется ли датчику внешний источник питания. ✔️5. Выход. Уто…
