Какие бывают компенсаторы для трубопроводных систем из полипропилена.

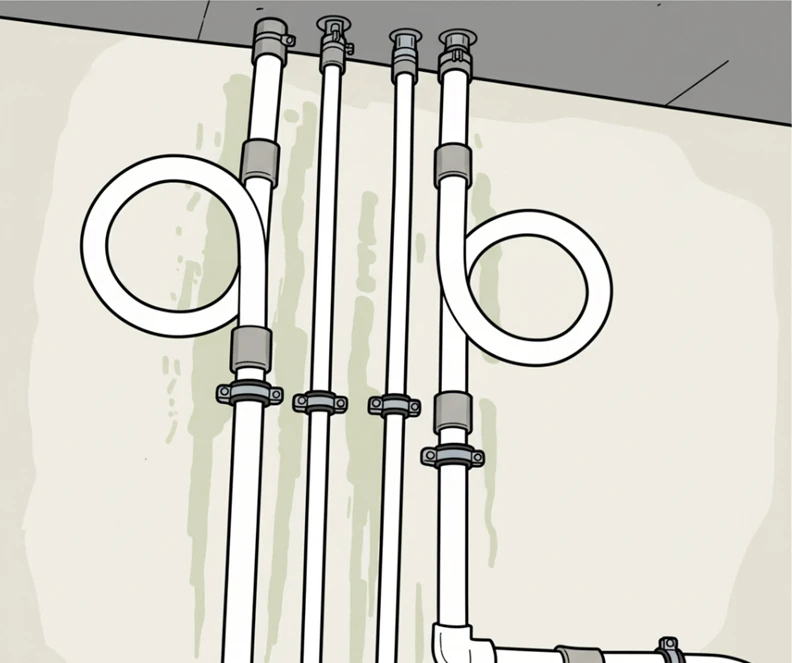

Какие бывают компенсаторы для трубопроводных систем из полипропилена. Ранее мы рассмотрели функциональное назначение компенсаторов при монтаже трубопроводных систем из полипропилена. Сегодня остановимся на классификации устройств компенсации и подробно разберем два типа: Г-образный и П-образный. 🔍 Г-образный компенсатор (компенсационное колено) Данный тип представляет собой участок трубопровода, использующий угол поворота магистрали для компенсации линейных температурных деформаций. Г‑образный компенсатор формируется за счёт правильного расположения неподвижных и подвижных (скользящих) опор на прямом участке трубы, примыкающем к повороту. Основная задача конструкции — нивелирование температурного удлинения без применения дополнительных компенсирующих элементов, исключительно за счёт геометрии трассы. 🔍П-образный компенсатор Конструктивно П-образный компенсатор представляет собой комбинацию двух Г-образных участков, направленных навстречу друг другу. Узел собирается из четырех угловых фитингов 90° и отрезков трубы, монтируемых между двумя неподвижными опорами. Принцип работы заключается в закреплении участка трубопровода между неподвижными опорами. Они ограничивают распространение деформации, направляя тепловое расширение линейного участка строго в зону компенсационной петли, где происходит компенсация удлинения за счёт упругого изгиба вылета. ✨Это наиболее простые методы компенсации, не требующий установки дополнительных сложных элементов, но требующий точного расчёта. Ошибка в определении длины плеча компенсатора или расстояния между опорами приводит к потере компенсирующей способности и возникновению остаточных напряжений в системе. ❗Но пусть вас не пугают трудоемкие математические вычисления. На нашем сайте размещен готовый онлайн-калькулятор для расчета компенсационных возможностей трубопроводов SLT AQUA: https://clck.ru/3T7sBD 🤝 В следующих публикациях мы расскажем про петлевой и сильфонный осевой компенсаторах. Следите за новостями! 👀
